유수분리기   Oil Water Separator

유수분리기용 충진 매체(Packing)

HD Q-PAC®

세계 최고의 유수 분리기용 기름 흡착 매체. 고효율이며 오래 사용하여도 막힘이 없는 특장점

수중의 기름 흡착 매체의 역할

유수 분리기는 내부에 기름 흡착용 매체를 가지고 있습니다. 이 매체가 기름의 방울들과 만나고, 그 크기를 키우거나 흡착하여, 큰 방울들로 형성시키는데 적합한 접촉면들을 제공합니다.

기름 방울들은 크게 자랄수록 그 방울들의 부력도 커집니다. 이 기름 방울들은 물의 비중보다 기름의 비중이 작으므로 물의 표면을 향하여 떠오릅니다. 이렇게 해서 기름은 배출 되거나 재 사용 되기 전에 표면을 걷어 내는 방법에 의하여 물과 분리 될 수 있는 층을 형성할 것입니다. 처리 되고 있는 물 중에 있는 무거운 고체 덩어리들 또는 스럿지들은 이론상으로는 유수분리기의 스럿지 격실에서 갈아 앉아야 합니다.

작은 기름 방울들이 큰 방울들로 흡착되면서 방울들의 부력은 증가합니다. 이런 현상은 한 기름 방울의 크기에 대하여 알려진 떠오르는 시간에 반영됩니다. 매체의 흡착 활동이 더 효율적일수록 기름 방울은 더 커집니다.

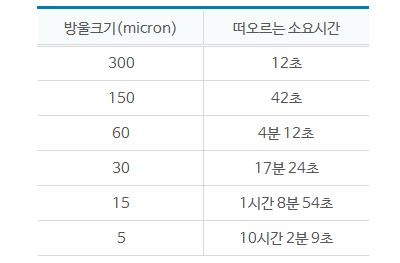

수중의 기름 방울 (비중 0.85)이 3인치 떠오르는 소요시간

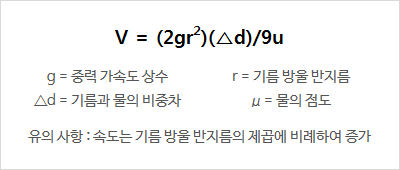

위의 표에서 기름 방울의 크기의 중요성은 자명합니다. 이 중요성은 한 크기의 기름 방울의 떠오르는 속도를 정의한 Stocke의 법칙으로도 밝혀집니다.

전통적인 기름 흡착 매체들은 기우려진 골판형 판재의 변형들이었습니다. 이러한 매체들의 표면의 반은 언제나 상향으로 위치했고, 이 방향은 흡착 활동을 증진 시켜서 떠오르는 현상을 방해하는 틀린 방향입니다. 효용면을 추가하여서 이 문제를 부분적으로 극복하기 위한 시도로, 판들의 이격 거리를 좁힐 수 있습니다. 그러나, 이 해결책은 옳지 않은 방향대 옳은 방향을 향한 비율, 50/50을 그대로 유지하고 있으므로, 그 문제를 부분적으로 밖에 해결하지 못합니다. 그리고, 판들의 이격 거리가 좁으므로 흡착 매체의 막힘, 그리고, 유수 분리기의 기능 상실 현상이 더 자주 일어나게 됩니다.

매체의 막힘은 기울어진 판형 흡착 매체의 45° 각도에도 기인합니다. 한 예로서, 흡착 매체의 막힘은 스칸디나비아의 한 세차장에 설치된 유수분리기의 주된 문제점이었으며, 주요 사용 실적 소개에 소개된 유수분리기에 HD Q-PAC®이 사용된 사례들을 참조하시기 바랍니다.

무거운 고체 덩어리들도 스럿지 격실에서 갈아 앉지 않을 수 있었습니다. 친유성 폴리프로필렌으로 만든 스럿지 격실의 밑 방향을 향한 많은 침상 봉들과, 그 모든 봉들이 물의 흐르는 방향과 90°를 이루는 원형 표면들을 가진 HD Q-PAC®을 이제는 유수 분리 산업 분야에서 수락된 실용의 정비 문제점 해결책으로 제시합니다.

기름 흡착 매체의 역할, HD Q-PAC® 대비 전통적 매체

HD Q-PAC®은 위와 같이 과거의 유수 분리기용 기름 흡착 매체인 전통적인 기우러진 골판형 판상 설계로부터 근본적으로 결별한 것으로 볼 수 있습니다.

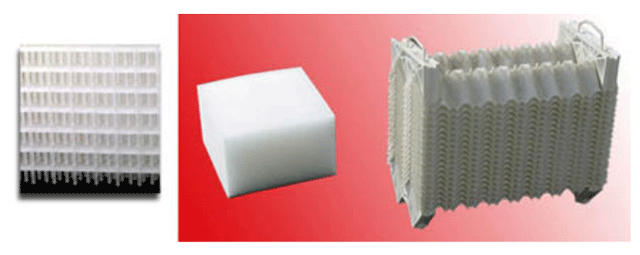

설계에서 이 다른 점으로 인한 자명한 하나의 귀결은, 전통적 기름 흡착 매체들은 기름 방울의 떠오름이 허용되도록, 매체층 사이의 공간들을 떠나게 되는 것을 방해하는 (아래의 우측 사진에 보여진 Facet사가 공급한 전통적인 유수 분리기용 매체의 이러한 현상에 유의하시오.)

반면, HD Q-PACⓇ의 설계 (아래의 좌측에 보여진 HD Q-PAC®의 침상 봉들의 확대 사진 참조)는 방울들의 지속적인 상향 떠오름과 스럿지의 하향을 그 전 구조에 걸쳐 방해하지 않고 허용한다는 사실입니다. 폴리프로필렌 사용의 하나의 이점은 유수분리기가 수온 200°F (93°C)까지에서도 작동할 수 있다는 사실입니다. Munters사와 Brentwood사가 공급하는 염가의 골판형 매체들은 PVC로 제작되어, 120°F(49°C)에서도 약화되기 시작합니다.

HD Q-PAC®은 모든 원형 침상 봉형 요소들을 포함한 총 표면적, 132ft2/ft3(433m2/m3)이 기름 방울들 흡착에 기여합니다. 그 결과, 통상 요구되는 수준의 기름 제거를 달성하기 위하여, 2차 단계의 재처리가 필요 없습니다. 이 사실은 HD Q-PAC®이 Class 1 흡착형 유수 분리기의 유럽 연합의 표준 규격, EN858-1 시험 방법을 충족시킨 사실에 근거한 것입니다.

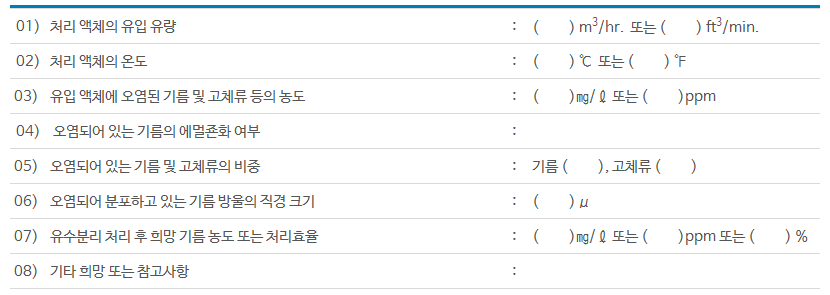

자세한 기술 상담 또는 귀사의 유수 분리기의 무상 설계 또는 진단 지원을 원하시면, 전신물산주식회사 환경사업부로 연락주시기 바랍니다. 그리고 귀사의 유수 분리기에 대한 다음 사항들에 대하여 가능한 한 많이 저희에게 알려 주시기 바랍니다.

귀사와 유사한 성공적인 응용 예들이 주요 사용 실적 사례 소개에 수록되어 있으니 참고 하시기 바랍니다.

기본 희망 설계 기준
