HD Q-PAC®

유수 분리기와 바이오 살수 여상기용 HD Q-PAC®

당신은 바이오 살수 여상기에서 HD Q-PAC®이 하는 역할을 믿지 못하실 것입니다. 악취제거용 폐기 세정기들에서 화학 약품 사용이 필요 없어지거나, Compact한 유수 분리기들에서 기름 제거 효율을 개선합니다..

HD Q-PAC®이 당신을 위하여 어떤 경이적 역할을 할지 저희 회사에 문의 하십시오.

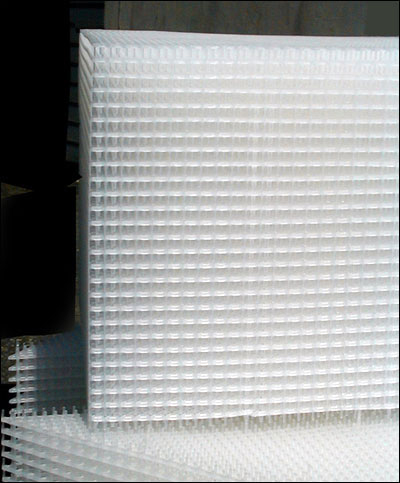

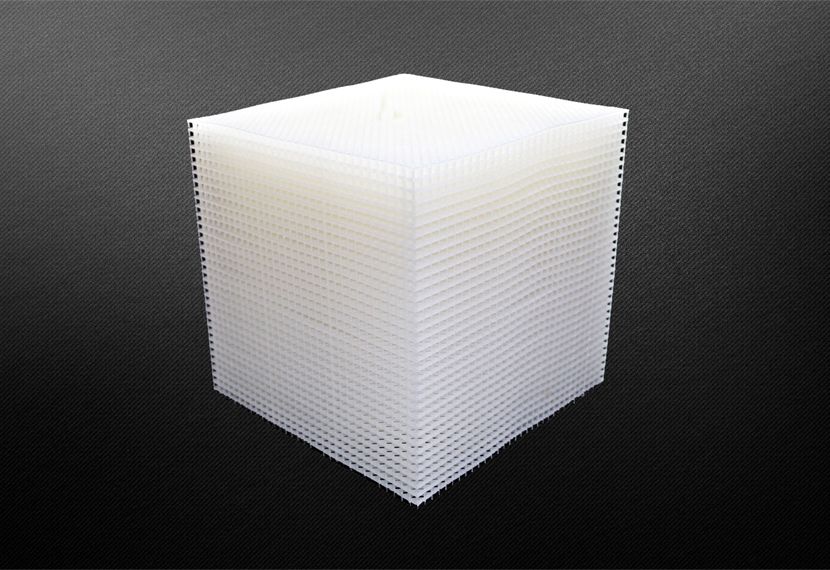

HD Q-PAC® 확대 사진

미국 특허 등록 #5,458,817 / 전 세계 특허 출원 중

NUPAC®같은 크기의 다른 어떤 무작위 충진재들보다 단위 부피당 상당히 더 넓은 표면적을 가지고 있으므로, 은 절대적으로 최고 품질의 설계된 표면적을 필요로 하는 물질 전달 (Mass Transfer)에 적용하기에 이상적입니다.

NUPAC®의 은 플라스틱 매체 위에 미생물들이 가장 균일하고도 풍성하게 성장할 수 있도록 해 줍니다.

HD Q-PAC® 물리적 특성
재질 폴리프로필렌
표면적 132 ft2/ft3 (433 m2/m3)
물방울 점 개수 75,000개/ft3
겉보기 밀도 7.5 lb/ft3 (120 kg/m3)
공간율(Void Fraction) 87%
최소 격자 간격 0.16" x 0.16"
표준 모듈 크기 12" x 12" x 12" (305mm x 305mm x 305mm)
운전 유량 1-12 gpm/ft2 (530 liter/m2-min)
사용 온도 한계 200℉ (93℃)
HD Q-PAC® 응용 사례 연구 - 주요 사용 실적 참조

HD Q-PAC® 사용한 유수분리기 기름 배출 zero - 1,900gpm의 우수로부터 4,000ppm 이상의 기름 제거 처리.

• 폐수 처리 시설의 바이오 살수 여상기에서 다공질 용암석과 비교된 HD Q-PAC®

- HD Q-PAC® 이 수 분지 1의 압력 손실을 나타내며, 황화수소 파괴능력이 3배 큰 것으로 판명.

• 양수 펌프장에서 냄새 민원 제거 - 최소 비용으로 황화수소 냄새 제거.

• 휘발성 유기화합물(VOC) 함유 폐수정화 설비에서 HD Q-PAC®이 유수 분리기의 고질적 막힘을 제거.

• 세차장 유수 분리기에서 HD Q-PAC®을 사용하여 막대한 비용 절감 및 개선.

- 개체 결과로 연간 15,000불 이상 절약 시현.

• 황화수소 제거에 대한 기술 보고서

HD Q-PAC®이 수족관의 수 처리 시스템을 개선

당신의 유수 분리 공정을 개혁 하십시오!

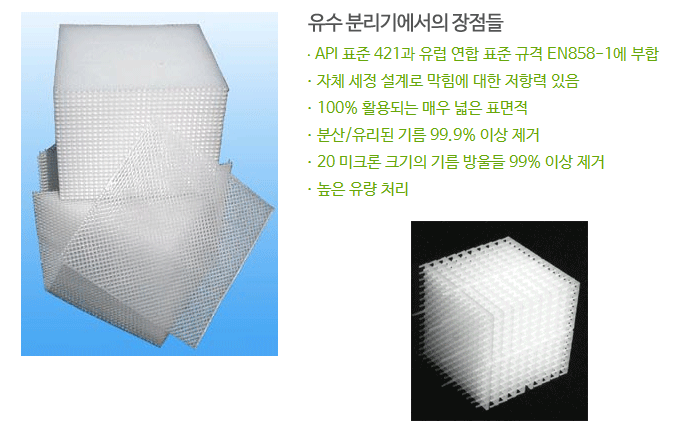

유수 분리기에서 HD Q-PAC®의 장점들

HD Q-PAC®은 유수 분리기에 전통적으로 사용되었던 골판형 또는 경사 판형 흡착 (coalescing) 매체와 비교하면 다음의 장점을 가지고 있습니다.

1) 132 ft2/ft3의 실효 흡착 면적. 20미크론 이상의 기름 방울들을 99% 이상 제거. API 표준 421 및 유럽 연합 표준 규격 EN 858 -1에 부합 (99.98% 유리 기름 제거)

2) 배출 기준들을 달성하기 위하여 제 2단계의 폴리싱 패드들(polishing pads) 필요 없음. HD Q-PAC®은 많은 정비가 필요한 폴리싱 패드들 없이 배출 기준 달성 가능.

3) 87%의 공간율, 원형의 수직면과 90°각도의 처리 수 흐름 조화가 과중한 스럿지(sludge), 오물 및 미생물의 성장에 의한 부하들을 가진 유수 분리기들에서 자체 세척 및 막힘에 대한 저항 능력을 제공

4) 표준 폴리프로필렌 구조가 200℉(93℃)까지 사용 온도 허용

5) 가장 저렴한 API 421과 EN858-1 표준에 부합 할 수 있는 흡착 매체

기름 흡착(Coalescing) 매체로서의 HD Q-PAC®의 사양

유수 분리기의 유수 분리 chamber는 Lantec Products사가 제조한, 132ft2/ft3의 유효 흡착 표면적을 가진 흡착 매체, HD Q-PAC®을 담고 있어야 합니다. 그 표면적의 많은 부분은 유수 분리기의 길이 또는 수평 방향의 직각 방향을 향한 평행한 많은 침상 봉들 형태일 것이며, 90°의 평정 각을 이루어서, 제거 하지 않으면 통로를 차단하여 바람직하지 않은 배출 물들을 배출하는 상태의 유속까지로 유수 분리기 내의 유속을 증가 시킬 고형체들의 제거가 이루어지도록 합니다.

그 봉들은 20미크론 또는 그 이상 크기의 유리 분산된 기름 방울들을 99.9% 이상 제거하기 위하여 3/16“의 간격을 가지고 배치됩니다. 최대 유량에서도 500 이하의 레이놀즈 계수를 가진 층류 상태는 기름들이 물에 다시 섞이는 것을 방지할 수 있도록, 출구나 입구를 포함한 충진 bed 전체에 걸쳐 유지되어야 합니다.

폴리프로필렌 흡착 매체들을 통하는 흐름은 떠오르는 유리된 기름들과 흡착 매체의 132ft2/ft3의 표면적 모두가 접촉할 수 있도록 매체의 수직 부위들에 수직으로 교차하는 흐름이어야 합니다. 매체는 유수 분리기의 스럿지 수집 격실에서는 스럿지나 오물 입자들이 수직 봉들에서 떨어져서 침전 되어 제거 될 수 있도록, 최소 87%의 공간율을 가지고 있어야 합니다. 그 매체는 교차 흐름 형 유수 분리기들에 설치될 때는 유수 분리기를 위한 API 표준 421 및 유럽 연합 표준 규격 EN858-1에 부합하여야 합니다.
