HD Q-PAC®
유수 분리기와 바이오 살수 여상기용
HD Q-PAC®
미국 특허 등록 #5,458,817 / 전 세계 특허 출원 중

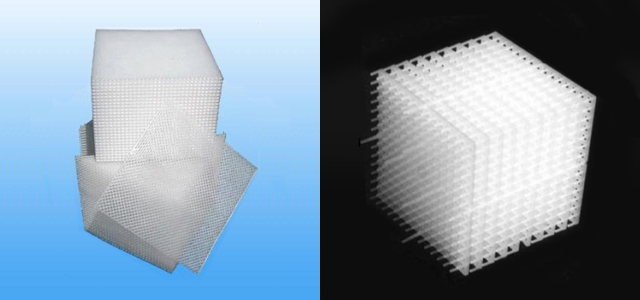

HD Q-PAC® 확대 사진
- 당신은 바이오 살수 여상기에서 HD Q-PAC®이 하는 역할을 믿지 못하실 것입니다. 악취 제거용 폐기 세정기들에서 화학 약품 사용이 필요 없어지거나, Compact한 유수 분리기들에서 기름 제거 효율을 개선합니다.
- HD Q-PAC®이 당신을 위하여 어떤 경이적 역할을 할지 저희 회사에 문의 하십시오.
HD Q-PAC®의 물리적 특성
-
재질 폴리프로필렌 표면적 132 ft2/ft3/(433 m2/m3) 물방울 점 개수 75,000개 / ft3 겉보기 밀도 7.5 lb/ft3 (120 kg/m3) 공간율
(Void Fraction)87% 최소 격자 간격 0.16" x 0.16" 표준 모듈 크기 12" x 12" x 12"
(305mm x 305mm x 305mm)운전 유량 12.7 gpm/ft2
(517 liter/m2 - min)사용 온도 한계 200℉ (93℃)
- 유수 분리기에서의 장점들
- API 표준 421과 유럽 연합 표준 규격 EN858-1에 부합
- 자정 세정 설계로 막힘에 대한 저항력 있음.
- 100% 활용되는 매우 넓은 표면적.
- 분산/유리된 기름 99.9% 이상 제거.
- 20 미크론 크기의 기름 방울들 99% 이상 제거
- 높은 유량 처리
HD Q-PAC® 응용 사례 연구
- 주요 사용 실적 참조 -
-
HD Q-PAC® 사용한 유수분리기 기름 배출 zero - 1,900gpm의 우수로부터 4,000ppm 이상의 기름 제거 처리. 폐수 처리 시설의 바이오 살수 여상기에서 다공질 용암석과 비교된 HD Q-PAC®
- HD Q-PAC® 이 수 분지 1의 압력 손실을 나타내며, 황화수소 파괴능력이 3배 큰 것으로 판명.양수 펌프장에서 냄새 민원 제거 - 최소 비용으로 황화수소 냄새 제거. 휘발성 유기화합물(VOC) 함유 폐수정화 설비에서 HD Q-PAC®이 유수 분리기의 고질적 막힘을 제거. 세차장 유수 분리기에서 HD Q-PAC®을 사용하여 막대한 비용 절감 및 개선. - 개체 결과로 연간 15,000불 이상 절약 시현. 황화수소 제거에 대한 기술 보고서 HD Q-PAC®이 수족관의 수 처리 시스템을 개선
당신의 유수 분리 공정을 개혁 하십시오!
- 유수 분리기에서 HD Q-PAC®의 장점들
HD Q-PAC®은 유수 분리기에 전통적으로 사용되었던 골판형 또는 경사판형 흡착 (coalescing) 매체와 비교하면 다음의 장점을 가지고 있습니다.
-
- 1. 132 ft2/ft3의 실효 흡착 면적. 20미크론 이상의 기름 방울들을 99% 이상 제거. API 표준 421 및 유럽 연합 표준 규격 EN 858-1에 부합 (99.98% 유리 기름 제거)
- 2. 배출 기준들을 달성하기 위하여 제 2단계의 폴리싱 패드들(polishing pads) 필요 없음. HD Q-PAC®은 많은 정비가 필요한 폴리싱 패드들 없이 배출 기준 달성 가능.
- 3. 87%의 공간율, 원형의 수직면과 90°각도의 처리 수 흐름 조화가 과중한 스럿지(sludge), 오물 및 미생물의 성장에 의한 부하들을 가진 유수 분리기들에서 자체 세정 및 막힘에 대한 저항 능력을 제공.
- 4. 표준 폴리프로필렌 구조가 200℉(93℃)까지 사용 온도 허용.
- 5. 가장 저렴한 API 421과 EN858-1 표준에 부합 할 수 있는 흡착 매체
기름 흡착(Coalescing) 매체로서의
HD Q-PAC®의 사양
-
유수 분리기의 유수 분리 chamber는 Lantec Products사가 제조한, 132ft2/ft3의 유효 흡착 표면적을 가진 흡착 매체, HD Q-PAC®을 담고 있어야 합니다.
그 표면적의 많은 부분은 유수 분리기의 길이 또는 수평 방향의 직각 방향을 향한 평행한 많은 침상 봉들 형태일 것이며, 90°의 평정 각을 이루어서, 제거 하지 않으면 통로를 차단하여 바람직하지 않은 배출 물들을 배출하는 상태의 유속까지로 유수 분리기 내의 유속을 증가 시켜, 고형체들의 제거가 이루어지도록 합니다.
그 봉들은 20미크론 또는 그 이상 크기의 유리 분산된 기름 방울들을 99.9% 이상 제거하기 위하여 3/16“의 간격을 가지고 배치됩니다. 최대 유량에서도 500 이하의 레이놀즈 계수를 가진 층류 상태는 기름들이 물에 다시 섞이는 것을 방지할 수 있도록, 출구나 입구를 포함한 충진 bed 전체에 걸쳐 유지되어야 합니다.
폴리프로필렌 흡착 매체들을 통하는 흐름은 떠오르는 유리된 기름들과 흡착 매체의 132ft2/ft3의 표면적 모두가 접촉할 수 있도록 매체의 수직 부위들에 수직으로 교차하는 흐름이어야 합니다.
매체는 유수 분리기의 스럿지 수집 격실에서는 스럿지나 오물 입자들이 수직 봉들에서 떨어져서 침전되어 제거 될 수 있도록, 최소 87%의 공간율을 가지고 있어야 합니다.
그 매체는 교차 흐름 형 유수 분리기들에 설치될 때는 유수 분리기를 위한 API 표준 421 및 유럽 연합 표준 규격 EN858-1에 부합하여야 합니다.
